سنسور PIR چیست و چگونه کار می کند؟

در فضاهایی که نیاز به امنیت بالاست، از خانه تا محیط تجاری و باغ و مغازه، حسگرهای حرکتی نقش مهمی ایفا می‌کنند و با شناسایی حضور انسان، امکان کنترل محیط، دستگاه‌ها و امنیت بیشتری را رقم می‌زند و یکی از پرکاربردترین انواع آن، سنسور PIR یا «Passive Infrared» است که حرکات انسان و حیوانات را بدون انتشار انرژی تشخیص می‌دهد و بر اساس تغییرات الگوی تابش مادون قرمز محیط، سیگنال‌های لازم را تولید می‌کند.

در ادامه مطلب با تعریف، عملکرد، کاربردها و نکات نصب این سنسور آشنا شوید تا بتوانید امنیت و هوشمندی محیط خود را بالاتر ببرید.

سنسور PIR چیست؟

سنسور PIR یا «Passive Infrared» یک حسگر کوچک و کاربردی است که حرکت انسان و حیوانات را تشخیص می‌دهد، بدون اینکه خودش انرژی‌ای پخش کند. به عبارتی دقیق‌تر، نوعی حسگر حرکتی است که با تشخیص تابش مادون قرمز منتشرشده از اجسام گرم، به ویژه بدن انسان و حیوانات، فعالیت می‌کند. این سنسورها انرژی خود را منتشر نمی‌کنند و تنها تغییرات تابش مادون قرمز محیط را شناسایی می‌کنند، به همین دلیل به آن «غیرفعال» گفته می‌شود.

کاربرد اصلی سنسور PIR در دزدگیر اماکن، سیستم‌های امنیتی، کنترل روشنایی خودکار، درب‌های اتوماتیک و هوشمندسازی خانه‌هاست. با نصب درست و تنظیم دقیق، این نمونه‌های چشمی دزدگیر می‌توانند حرکات انسانی را با دقت بالا تشخیص دهند و از ایجاد هشدارهای اشتباه جلوگیری کنند، ضمن اینکه انواع سنسور pir مصرف برق بسیار کمی دارند و برای محیط‌های مختلف مناسب هستند.

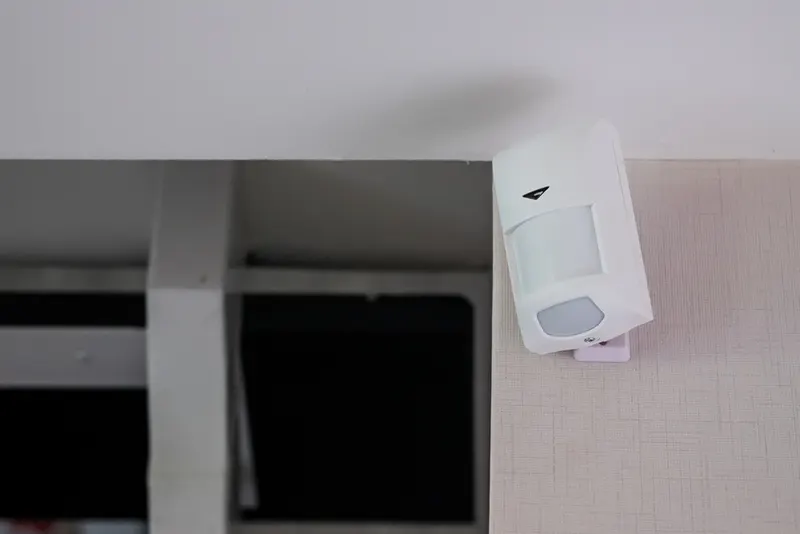

نحوه عملکرد سنسور PIR به زبان ساده

شاید با خود فکر کنید این سنسور چطور عمل می کند و چگونه می تواند ورود دزد به محیط را شناسایی کند. در جواب باید مراحل زیر را بگوییم:

1. بدن انسان یا حیوان همیشه حرارت و تابش مادون قرمز دارد و سنسور PIR این تابش را حس می‌کند و وقتی تغییری اتفاق می‌افتد، آن را ثبت می‌کند.
2. تغییر تابش باعث ایجاد جریان الکتریکی کوچک در حسگر می‌شود.
3. حسگر این جریان را تحلیل می‌کند و اگر مطابق حرکت باشد، سیگنال می‌فرستد.
4. سیگنال می‌تواند چراغ را روشن کند، هشدار بدهد یا دوربین و دزدگیر منزل را فعال کند.
5. اگر کسی بی‌حرکت بماند، حسگر هیچ کاری انجام نمی‌دهد چون فقط حرکت را دنبال می‌کند.

اجزای اصلی سنسور PIR چیست؟

بعد از آشنایی با عملکرد سنسور PIR، بهتر است بدانیم این حسگر چگونه اجزای خود را به کار می‌گیرد تا حرکات انسان یا حیوانات را تشخیص دهد. یک سنسور PIR معمولی از سه بخش اصلی تشکیل شده است:

• المان پیزوالکتریک (حسگر مادون قرمز)

این بخش، تابش مادون قرمز منتشرشده از اجسام گرم را دریافت و آن را به سیگنال‌های الکتریکی بسیار کوچک، به طور معمول در حد میکروولت، تبدیل می‌کند. تغییرات حرارت ناشی از حرکت موجب می‌شود این سیگنال‌ها تغییر کنند.

• لنز

این لنز خاص، میدان دید سنسور را تقسیم‌بندی می‌کند و تشخیص حرکات را دقیق‌تر می‌کند. با تمرکز تابش مادون قرمز بر روی المان پیزوالکتریک و ایجاد نواحی روشن و تاریک، حساسیت سنسور به حرکت انسان افزایش می‌یابد و امکان جلوگیری از هشدارهای اشتباه، مانند حرکت حیوانات کوچک، رقم می‌خورد.

• مدار الکترونیکی پردازشگر

این قسمت از اجزای سنسور pir هم تغییرات ولتاژ حاصل از تابش مادون قرمز را در بازه‌های زمانی مشخص بررسی می‌کند و در صورت شناسایی حرکت، واکنش مناسب مثل فعال شدن چراغ، ارسال هشدار به دزدگیر باغ و اماکن یا حتی اتصال به سیستم‌های دزدگیر سیم کارتی و بیسیم را انجام می‌دهد.

با این ترکیب دقیق، سنسور PIR به یکی از قابل اعتمادترین انواع سنسور حرکتی تبدیل شده و می‌تواند در سیستم‌های امنیتی خانگی، مغازه‌ها و باغ‌ها به خوبی کار کند و شما یک دزدگیر مغازه، منزل و هر مکان دیگری داشته باشید که با اطمینان کامل از آن استفاده کنید.

انواع سنسور pir

مدل‌های مختلف سنسور حرکتی pir
نوع سنسور PIR	توضیح
سنسور استاندارد مادون قرمز	حرارت بدن انسان یا حیوانات را شناسایی می‌کند. پایه و رایج برای دزدگیر منزل و اماکن
سنسور دوگانه (Dual Tech)	مادون قرمز + مایکروویو؛ فقط با فعال شدن هر دو حسگر واکنش می‌دهد.
سنسور دو المان (Twin Dual)	دو المان مادون قرمز برای حساسیت بیشتر
سنسور چهار المان	چهار المان با بررسی الگوهای حرکتی؛ هشدارهای اشتباه کمتر
سنسور حیوان خانگی	حرکت حیوانات کوچک باعث هشدار نمی‌شود.
سنسور ۳۶۰ درجه	پوشش کامل فضا از سقف؛ برخی دوگانه یا مقاوم به حیوان خانگی
سنسور با برد قابل تعویض	امکان تعویض انواع سنسور بدون جدا کردن واحد از دیوار
سنسور بی‌سیم	بی‌سیم با باتری طولانی؛ نصب آسان بدون کابل‌کشی
سنسور فضای باز	مقاوم به آب و گرد و غبار؛ کاهش هشدارهای اشتباه ناشی از نور و سایه
سنسور روشنایی خودکار	روشنایی را تنها در تاریکی فعال می‌کند و امکان تنظیم دستی دارد.
براکت و نصب دیواری	نصب آسان روی دیوار یا سقف با براکت قابل تنظیم

برد و زاویه دید سنسور pir

برد و زاویه دید سنسور PIR مشخص می‌کند سنسور تا چه فاصله‌ای و در چه گستره‌ای می‌تواند حرکت انسان یا حیوانات را شناسایی کند. انتخاب درست زاویه و محل نصب، باعث افزایش دقت و کاهش هشدارهای اشتباه می‌شود. سنسورهای استاندارد معمولاً زاویه‌ای بین ۹۰ تا ۱۱۰ درجه و بردی حدود ۵ تا ۱۲ متر دارند.

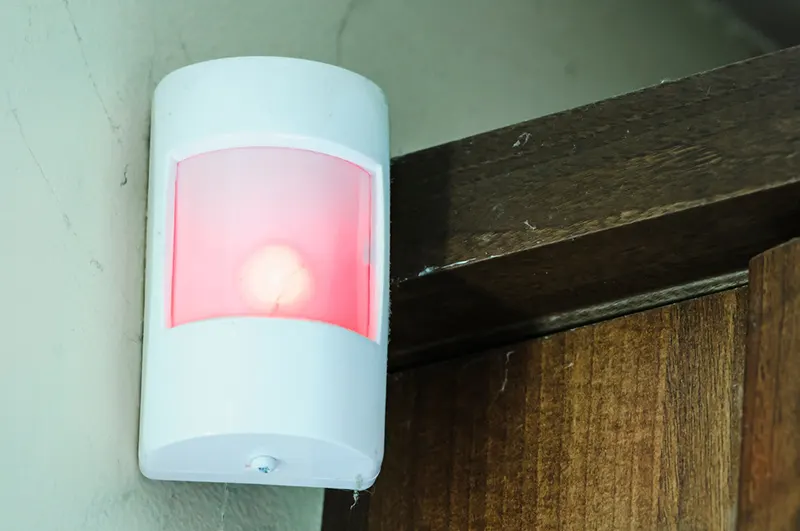

کاربرد سنسور pir چیست؟

سنسور PIR به خطر توانایی بالایش در تشخیص حرکت، یکی از مهمترین ابزارها در خانه‌ها و محیط‌های کاری مدرن محسوب می‌شود و این کاربردها را دارد:

1. سیستم‌های امنیتی: در دزدگیر اماکن حرکت انسان را شناسایی می‌کند و ورود غیرمجاز را هشدار می‌دهد و شاید بتوان آن را بهترین سیستم امنیتی مغازه، خانه، باغ و ویلا و ... دانست.
2. هوشمندسازی خانه: روشنایی و وسایل برقی به طور خودکار هنگام حضور افراد فعال می‌شوند و انرژی مصرفی کاهش پیدا می‌کند.
3. درهای اتوماتیک: هنگام نزدیک شدن به درهای فروشگاه یا ساختمان، درها به‌طور خودکار باز و بسته می‌شوند.
4. ساختمان‌های اداری و تجاری: سنسور PIR به مدیریت روشنایی و تهویه کمک می‌کند و از هدر رفتن انرژی جلوگیری می‌کند.
5. فضاهای عمومی: در پارکینگ‌ها، مراکز خرید و سرویس‌های عمومی، مصرف برق کاهش یافته و امنیت بیشتری ایجاد می‌شود.
6. روشنایی خیابان‌ها و معابر: سنسور تنها هنگام حضور افراد یا خودروها روشنایی را فعال می‌کند و امنیت را بالا می‌برد.
7. نظارت بر حیوانات خانگی: حرکت حیوانات را در غیاب صاحب خانه ثبت می‌کند و از خطرات جلوگیری می‌کند. در عین حال، در سیستم‌های امنیتی با حضور آن‌ها فعال نمی‌شود.

مزایای سنسور PIR چیست؟

استفاده از سنسور PIR، علاوه بر کاربردهای امنیتی و اتوماسیون، مزایای مهمی دارد و نشان می‌دهد خرید و سرمایه‌گذاری روی آن منطقی است:

1. مصرف انرژی کمتر: روشنایی و وسایل برقی تنها وقتی لازم است فعال می‌شوند و قبض برق کاهش پیدا می‌کند.
2. صرفه‌جویی اقتصادی: سنسور PIR با قیمت مناسب و طول عمر بالا، انتخابی به‌صرفه است.
3. قابلیت اطمینان بالا: حتی در محیط‌های تاریک عملکرد دقیق دارد و به خاطر طراحی ساده، احتمال خرابی بسیار کم است.
4. نصب راحت: سیم‌کشی کم و نصب آسان، سنسور PIR را برای خانه‌ها و دفاتر کوچک یا بزرگ مناسب می‌کند.
5. پوشش وسیع: سنسور می‌تواند حرکت را در زاویه‌ها و فواصل گسترده تشخیص دهد و برای فضاهای مختلف مناسب است.
6. چه برای دزدگیر معمولی و حتی دزدگیر بیسیم، سنسور PIR یک همراه قابل اعتماد و کاربردی برای تکمیل پکیج است.

تغییر حساسیت سنسور PIR

سوال بسیاری از افراد این است که چطور حساسیت سنسور pir را تغییر دهیم؟ چرا که در بعضی مواقع حساسیت آن بسیار کم یا بسیار زیاد می باشد و نیاز است آن را تنظیم کنیم. برای این کار باید مراحل زیر را طی کنید:

1. برای تنظیم حساسیت سنسور PIR، ابتدا مطمئن شوید برق قطع است و محل نصب سنسور ایمن و خشک است.
2. سنسور را از نور مستقیم خورشید دور کنید تا هشدارهای اشتباه کاهش یابد.
3. سپس پوشش محافظ سنسور را باز کرده و محل دکمه یا ولوم حساسیت را پیدا کنید.
4. با چرخاندن ولوم ساعت‌گرد حساسیت افزایش و با چرخش مخالف کاهش می‌یابد.

آیا سنسور PIR انتخاب مناسبی است؟

در این مطلب به طور کامل سنسور PIR را معرفی کردیم و مزایا و کاربردهای آن را دیدیم ولی اگر هنوز شک دارید که این سنسور برای شما مناسب است یا خیر و اصلا بهترین انتخاب برای شما چیست، می توانید از مشاورین ما کمک بگیرید. از طریق تماس با کارشناسان حرفه ای ما می توانید ضمن دریافت مشاوره های تخصصی، برای خرید بهترین گزینه برای خودتان اقدام کنید.
