آموزش سیم کشی دزدگیر اماکن

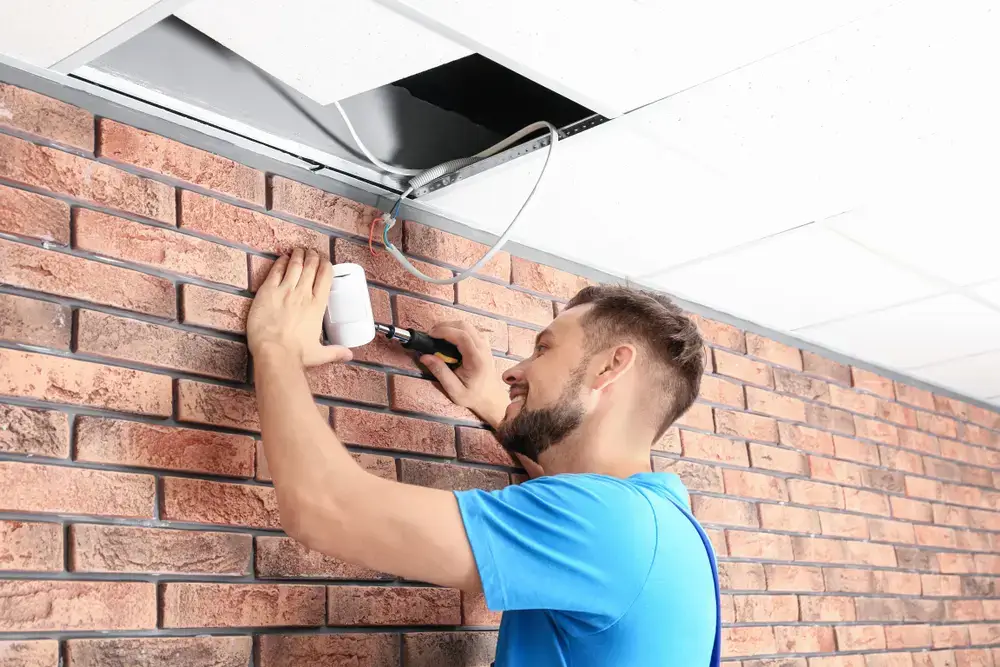

آموزش سیم کشی دزدگیر اماکن کمک می‌کند تا سیستم دزدگیر منزل، مغازه و سایر اماکن را با سهولت بیشتری نصب کرده و از تمامی امکانات آن با بالاترین کیفیت استفاده کنید. کوچکترین خطا در این فرآیند می‌تواند مانند یک گره کور در شبکه امنیتی عمل کرده و باعث اختلال، عملکرد اشتباه یا حتی از کار افتادن کامل سیستم شود و این اتفاق در لحظه حساس می‌تواند امنیت شما را به خطر بیندازد.

به همین دلیل یادگیری اصول صحیح با خواندن نقشه سیم کشی اماکن تضمینی برای امنیت و واکنش سریع دزدگیر است. در این مطلب صفر تا صد نحوه سیم کشی دزدگیر منزل، ویلا، فروشگاه و … را در اختیارتان قرار خواهیم داد تا بتوانید با این سیستم‌ها حداکثر استفاده و امنیت را تجربه کنید.

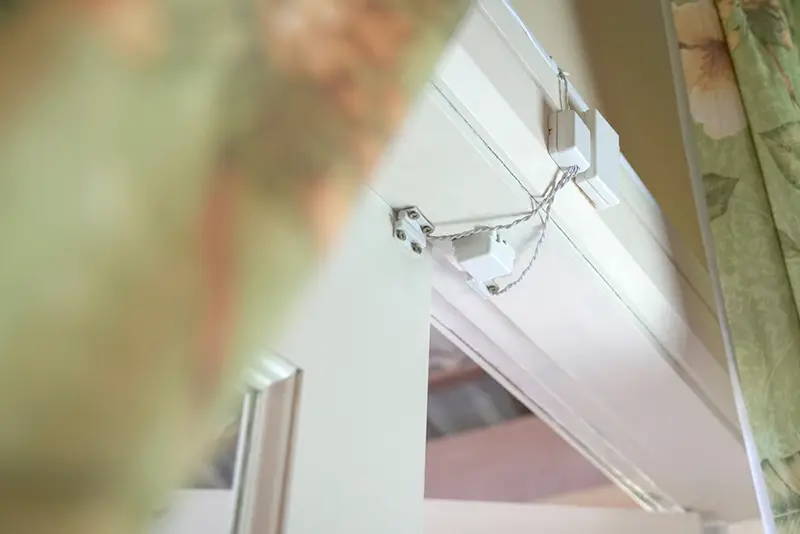

اجزای اصلی سیستم سیم‌کشی دزدگیر اماکن

هر بخش از سیستم دزدگیر مانند یک قسمت از زنجیری حلقه‌ای بلند است که نبود یا پارگی هر یک از این حلقه‌ها به از بین رفتن زنجیر منتهی خواهد شد. در واقع اهمیت هر قطعه تنها خود آن نیست و در شیوه نصب و اتصال دقیق به سایر بخش‌ها اهمیت بالایی در عملکرد حرفه‌ای کل سیستم دارد. این اجزای مهم در سیم کشی دزدگیر را در ادامه آورده‌ایم.

کنترل پنل (برد مرکزی)

کنترل پنل یا برد مرکزی مانند قلب سیستم دزدگیر محسوب می‌شود. این قسمت تمام سیگنال‌ها و فرمان‌ها را مدیریت می‌کند و بدون آن، سیستم دزدگیری هم وجود ندارد و در فرآیند سیم کشی، تمامی تجهیزات در نهایت به مرکز می‌رسند.

سنسورها

هنگام سیم کشی باید مسیر سیم‌ها به گونه‌ای انتخاب شود که نویز یا اختلال الکترومغناطیسی باعث خطا در عملکرد سنسورها نشود و به همین دلیل به طور معمول به شکل موازی به زون‌های دزدگیر متصل خواهند شد.

• سنسور چشمی: این سنسور حرکت در محیط‌های داخلی را تشخیص می‌دهد.
• سنسور شوک: سنسور ضربه برای تشخیص لرزش درب و پنجره دزدگیر اماکن و منزل است.
• سنسور حرکتی: این سنسور دامنه پوششی تا حدود ۱۲ متر داشته و حرکت را تشخیص می‌دهد.
• سنسور دما و حرارت: نصب این سنسور در سیم کشی دزدگیر ایمنی محیط را بالا می‌برد چراکه شما را از خطر حریق و آتش مطلع می‌کند.

آژیر و بلندگو

آژیر و بلندگو از لوازم جانبی دزدگیر هستند که البته نقش اساسی اعلام خطر را برعهده داشته و سیم کشی این بخش باید به شکلی انجام شود که از اتصال مطمئن و بدون قطعی برخوردار باشد چراکه حتی یک لحظه تأخیر یا عدم عملکرد، می‌تواند ارزش کل سیستم را زیر سؤال ببرد.

منبع تغذیه و باطری

منبع تغذیه و باطری، تضمین پایداری سیستم حتی در قطع برق هستند و ویژگی اصلی و مهم دزدگیر محسوب می‌شوند که باعث شده از محصولات پرفروش بازار باشند. البته این بخش بیشتر برای دزدگیر بیسیم یک بخش حیاتی است که نیازی هم به سیم کشی نخواهد داشت.

انتخاب کابل مناسب برای سیم‌کشی دزدگیر

انتخاب کابل مناسب برای سیم کشی دزدگیر هم در کیفیت، پایداری و نحوه سیم کشی شما تأثیر خواهد گذاشت و از این رو با توجه به اهمیت سیم در نصب، انواع مدل سیم دزدگیر را در جدول برای شما آورده‌ایم.

نوع کابل	ویژگی	کاربرد
کابل مسی	عملکرد مطلوب و کاربردی بودن	مناسب برای مراحل مختلف نصب
کابل مخابراتی	کیفیت بالا و انتقال قوی سیگنال	عالی برای اتصال سنسور به پنل
کابل چهار زوجی	ارتباط باکیفیت	مناسب اتصال سنسور و پنل
کابل دو زوجی	قابل اعتماد با مقاومت بالا	مناسب سنسور حریق و حرکتی
کابل دارای شیلد	کابلی با روکش، تداخل پایین و قیمت ارزان	مناسب مناطق نیازمند پایداری

بهترین کابل برای دزدگیر اماکن کدام است؟

به طور کلی برای سیم‌کشی دزدگیر اماکن، کابل‌های مختلفی مورد استفاده قرار می‌گیرند که بسته به شرایط محیط، نوع سیستم و بودجه مشتری می‌توان از مدل‌های متنوعی بهره برد، با این حال رایج‌ترین گزینه در میان نصابان، کابل دو زوجی فویل‌دار با مغز مسی و روکش PVC است.

وجود فویل در ساختار آن مانعی مؤثر در برابر نویز و اختلالات الکترومغناطیسی ایجاد کرده و به همین دلیل برای افزایش کارایی و کاهش خطا در آموزش سیم کشی دزدگیر اماکن پیشنهاد می‌شود.

مشخصات فنی کابل استاندارد

• جنس: کابل‌های تماماً مس یا هسته مس با روکش و فویل انتخاب بهتری هستند.
• قطر: قطر حدود ۵/۰ تا ۷/۰ اندازه مناسبی محسوب می‌شود.
• رشته: ۴ رشته برای دزدگیر ساده و ۶ رشته برای دزدگیر ویلا و باغ یا موارد پیشرفته مناسب است.

رنگ‌بندی سیم‌ها و کاربرد هر رنگ

رنگ	کاربرد
زرد و آبی	مدار زون دزدگیر
قرمز و مشکی	منبع برق
سبز و سفید	مدار تمپر

تفاوت کابل دزدگیر با کابل تلفن یا برق

نوع کابل	کابل دزدگیر	کابل تلفن	کابل برق
جنس	مس و آلومینیوم	مسی	مس ضخیم و آلومینیوم
روکش	PVC و فویل	STP و PVC	قدرتمند (PVC)
کاربرد	انتقال سیگنال سنسور	انتقال صوت و داده	انتقال الکتریسیته

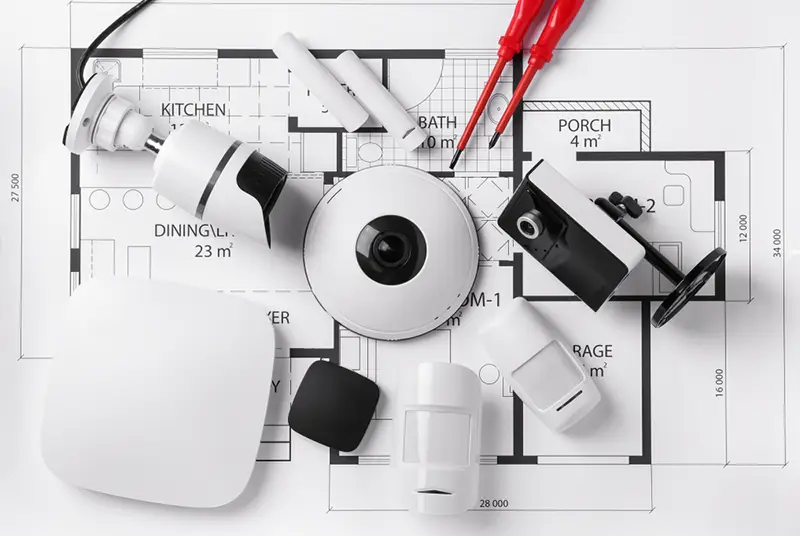

نقشه سیم‌کشی دزدگیر اماکن

در مجموع باید دقت داشته باشید که یک نقشه نصب دزدگیر اماکن را نمی‌توان برای تمامی اماکن و محصولات استفاده کرد و بهتر است نصب دزدگیر هر محیط را با توجه به دستورالعمل خود محصول و البته نقشه و طراحی محل انجام دهید.

نقشه استاندارد نصب دزدگیر منزل

در نصب دزدگیر منزل، داشتن یک نقشه سیم کشی استاندارد نصب دزدگیر منزل باعث می‌شود محل قرارگیری سنسورها، مسیر عبور کابل‌ها و اتصال به برد مرکزی به شکلی منظم و بدون تداخل انجام شود. این نقشه باید با توجه به متراژ خانه، تعداد طبقات، نقاط ورودی و محل‌های حساس طراحی شود تا همه بخش‌ها تحت پوشش کامل قرار گیرند و پیشنهاد می کنیم برای این کار از یک متخصص کمک بگیرید.

نقشه نصب دزدگیر در اماکن تجاری

در اماکن تجاری به دلیل وجود رفت‌وآمد بیشتر و احتمال بالاتر بروز سرقت، نقشه سیم کشی باید دقیق‌تر و با در نظر گرفتن محدوده‌های حساس‌تر مانند انبار، صندوق یا ورودی‌ها تهیه شود. استفاده از سنسورهای متعدد و مسیرهای کابل‌کشی با کمترین دید مستقیم، می‌تواند امنیت را تا حد زیادی افزایش دهد.

نحوه اتصال سیم‌ها به برد مرکزی

اتصال سیم‌ها به برد مرکزی، یکی از حساس‌ترین مراحل نصب است که نیاز به دقت و رعایت کامل رنگ‌بندی و خود سیم‌ها دارد. هر سیم باید در ترمینال مخصوص خود قرار گیرد و محکم بسته شود تا از قطع ارتباط در طول زمان جلوگیری شود.

تفاوت سیم‌کشی دزدگیر سیمی و بی‌سیم

دزدگیر سیمی به کابل‌کشی فیزیکی بین اجزا نیاز دارد که امنیت بالاتری دارد اما اجرای آن زمان‌برتر است، در حالی که دزدگیر بی‌سیم از امواج رادیویی برای ارتباط استفاده می‌کند و نصب سریع‌تری دارد.

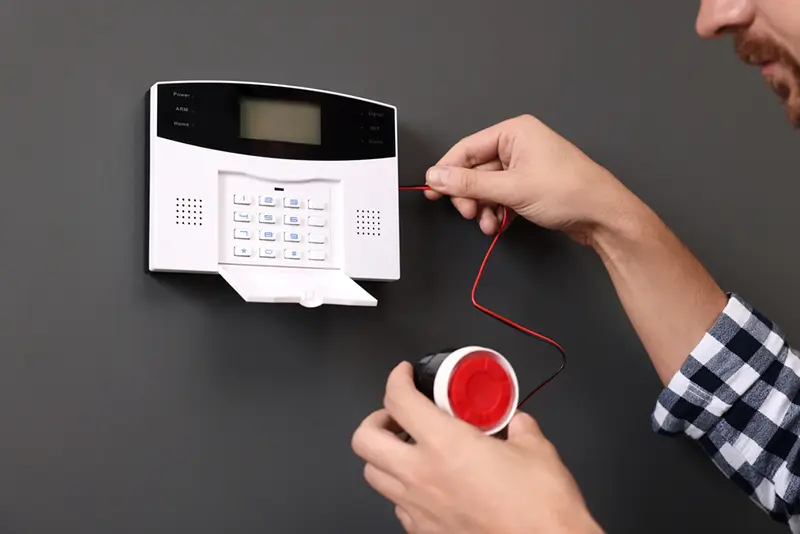

آموزش مرحله‌به‌مرحله سیم‌کشی دزدگیر اماکن

اگر سیم کشی دزدگیر اماکن با رعایت اصول فنی انجام شود، تمام اجزای سیستم با هماهنگی کامل کار کرده و هر عمل و تلاشی برای ورود غیرمجاز، با سرعت توسط سیستم و سنسورهای دزدگیر شناسایی خواهد شد. در این بخش مراحل اصلی کار را مرور می‌کنیم تا از شروع تا تست نهایی، یک مسیر کلی را بدانید.

ابزار و وسایل مورد نیاز

• لوازم جانبی دزدگیر (مگنت، سنسور، آژیر و …)
• سیم چین و کابل مناسب
• پیچ گوشتی برای پیچ کردن دزدگیر سیمی به دیوار
• دستمال برای نظافت محیط چسباندن مگنت
• دریل و فازمتر

تعیین مسیر عبور کابل‌ها

انتخاب مسیر عبور کابل‌ها یکی از مهمترین مراحل سیم کشی دزدگیر است و مسیر باید تا حد امکان امن و با حداقل پیچ‌وخم باشد تا از افت کیفیت سیگنال جلوگیری شود و در ساختمان‌هایی که کابل‌کشی برق و دزدگیر نزدیک به هم انجام می‌شود، استفاده از کابل فویل‌دار ضد نویز اهمیت بیشتری پیدا می‌کند.

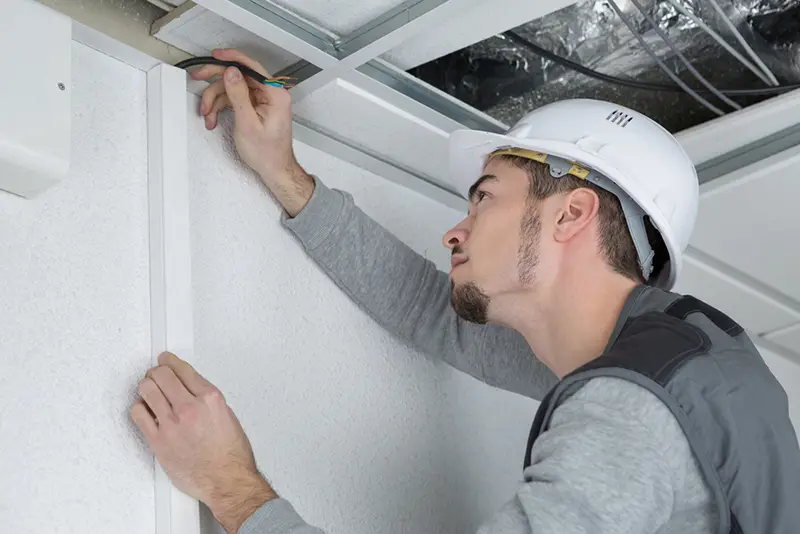

کشیدن کابل‌ها به سنسورها و تجهیزات

پس از مشخص شدن مسیر، باید کابل‌ها را با دقت به سمت سنسورها، آژیر و برد مرکزی بکشید و کابل‌ها نباید بیش از حد کشیده یا خم شوند چراکه این کار می‌تواند به سیم مسی آسیب برساند و در طول زمان باعث قطعی شود. در این مرحله تمامی چشمی‌ها باید با کانکتور به NC متصل شوند.

نکته: در صورتی که دزدگیر دارای ریموت است، گزینه ریموت را هم در پنل مرکزی پیدا کرده و آن را متصل کنید.

اتصال سیم‌ها به ترمینال‌ها

هر رشته سیم باید در محل مشخص خود و با رعایت رنگ‌بندی استاندارد نصب شود و چشمی‌ها در فاصله ۲ الی ۳ متری قرار گیرند. قطب مثبت و منفی را همیشه بررسی کنید چراکه جابجایی آن می‌تواند باعث عدم عملکرد صحیح سنسور یا آژیر شود. ترمینال‌ها به این شرح هستند:

• ترمینال 12v: برای منبع تغذیه و برق
• ترمینال BATT: برای باطری
• ترمینال AUX: برای تغذیه چشمی دزدگیر
• ترمینال SP یا SPK: برای بلندگوی بیرونی
• ترمینال SIR: برای اسپیکر داخلی یا آژیر
• ترمینال SZI: برای آلارم سیستم
• ترمینال‌های سری Z: برای دتکتور و سنسورها

البته مواردی مانند مگنت بیسیم را که دارای چسب‌های دوطرفه قوی هستند را هم در همین مرحله می‌توانید به راحتی روی پنجره و درب ورودی متصل کنید.

تست و راه‌اندازی اولیه

پس از اینکه بر اساس ترمینال، رنگ سیم و با رعایت مسیر و ارتفاع دقیق تجهیزات را متصل کردید، موارد زیر را بررسی کنید تا از راه‌اندازی صحیح دستگاه مطمئن شوید:

• آیا می‌توانید به اپلیکیشن متصل شوید؟
• آیا سیستم آنلاین است؟
• دتکتور، چشمی و یا سنسور عملکرد دارد؟
• آژیر و بلندگو صدا پخش می‌کند؟
• پیامک هشدار دریافت می‌کنید؟
• آیا ریموت کار می‌کند؟

نکات ایمنی در سیم‌کشی دزدگیر

در مجموع این نکات را به عنوان چک لیست نکات ایمنی در نصب دزدگیر برای خود ذخیره کنید:

• یک دزدگیر باکیفیت استاندارد تهیه کنید.
• در صورت عدم تجربه و تخصص، نصب را به تکنسین بسپارید.
• قبل از شروع کار، برق را قطع کنید.
• نصب را در جایی که پریز برق وجود داشته باشد، انجام دهید.
• تعداد چشمی با تعداد زون دستگاه برابر باشد.
• از سیم‌های ضخیم استفاده کنید.

جلوگیری از ایجاد نویز الکتریکی

نویز الکتریکی می‌تواند عملکرد دزدگیر را مختل کرده و باعث ارسال سیگنال‌های اشتباه به برد مرکزی شود. برای اینکه از این مشکل پیشگیری کنید، دو راه وجود دارد:

1. از کابل‌های دارای شیلد و محافظ استفاده کنید.
2. سیم‌های دزدگیر نسبت به لوازم برقی پرمصرف فاصله دهید.

فاصله مناسب کابل دزدگیر از کابل برق

• کابل دزدگیر حداقل ۳۰ سانتی‌متر با سایر کابل‌ها فاصله داشته باشد.
• مکان نصب آن رو به پنجره و آفتاب، مرطوب و نزدیک بخاری نباشد.
• مکان نصب به راحتی در دسترس نباشد.
• محل نصب امکان سیم کشی به تمام تجهیزات را داشته باشد.

محافظت فیزیکی از کابل‌ها در مسیر

کابل‌ها در مسیر نصب ممکن است در معرض ضربه، رطوبت یا دستکاری افراد غیرمجاز قرار بگیرند و به همین دلیل باید تا حد امکان دزدگیر و سیم‌ها را در دسترس قرار ندهید. در صورت امکان نصب و سیم کشی را به‌صورت توکار انجام داده و در غیر این صورت، از محافظ‌هایی مانند لوله محافظ استفاده کنید.

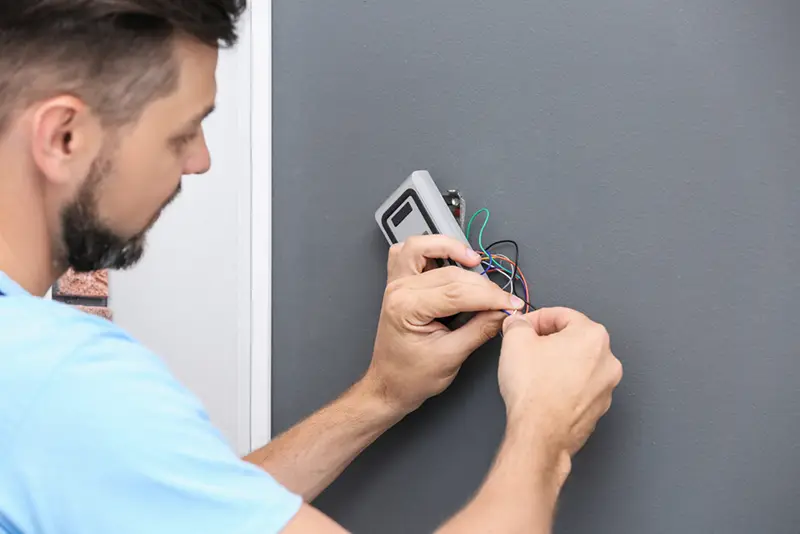

مشکلات رایج در سیم‌کشی دزدگیر و عیب‌یابی

برخی مشکلات در سیم کشی دزدگیر منزل و اماکن رایج هستند که در این قسمت به بررسی آن‌ها و ارائه راه‌حلی مختصر می‌پردازیم.

قطع شدن سیم و راه‌حل رفع آن

از سیم‌های باکیفیت استفاده کنید که شیلد یا محافظ داشته باشند. با این حال، گاهی بر اثر کشش یا ضربه، یکی از رشته‌های کابل قطع می‌شود و در این راستا باید برای پیدا کردن محل قطعی از مولتی‌متر استفاده کنید. پس از پیدا کردن نقطه مشکل، بخش آسیب‌دیده را برش دهید و دو سر سیم را دوباره به هم متصل کنید.

اتصال کوتاه و نحوه تشخیص

اتصال کوتاه می‌تواند خطرناک باشد و بهتر است از متخصصین کمک بگیرید و نشانه آن به طور معمول باعث قطع کامل عملکرد بخش مربوطه می‌شود. در مجموع با استفاده از مولتی‌متر می‌توان محل اتصال کوتاه را پیدا کرد و البته حتماً پیش از تست، سیستم را خاموش کنید تا از آسیب بیشتر جلوگیری شود.

نویز و اختلال در عملکرد سیستم

در ابتدا، حتماً برای خرید لوازم این کار از خرید چشمی دزدگیر تا کابل، به سراغ محصولات باکیفیت بروید تا قطعی و مشکلی ایجاد نشود. حال اگر پس از سیم کشی دزدگیر متوجه شدید که در آن نویز و اختلال وجود دارد، باید مسیر کابل‌ها را بررسی کرده و اطمینان حاصل کنید که از کابل ضد نویز استفاده شده و فاصله مناسب با سایر کابل‌های محیط و به خصوص کابل رعایت شده است.
