چشمی دزدگیر سقفی یکی از انواع سنسورهای تشخیص حرکت در سیستم های حفاظتی است که برای شناسایی حضور یا حرکت افراد در محیط داخلی ساختمان مورد استفاده قرار می گیرد. همان طور که از نام آن مشخص است، این سنسور به جای نصب روی دیوار، معمولا روی سقف قرار می گیرد و فضای اطراف خود را از زاویه گسترده تری تحت پوشش قرار می دهد. این ویژگی باعث شده چشمی سقفی در محیط هایی که شکل هندسی خاصی دارند یا پوشش یکپارچه فضای داخلی اهمیت زیادی دارد، کاربرد قابل توجهی داشته باشد.
عملکرد بیشتر چشمی های سقفی بر پایه فناوری مادون قرمز غیرفعال یا PIR انجام می شود، هرچند برخی مدل ها ممکن است از فناوری های ترکیبی مانند مایکروویو و PIR نیز استفاده کنند. سنسور با تشخیص تغییرات ناشی از حرکت یک جسم گرم در محدوده تحت پوشش، سیگنال لازم را به پنل مرکزی دزدگیر ارسال می کند. انتخاب محل نصب، ارتفاع مناسب و تنظیم صحیح سنسور اهمیت زیادی دارد، زیرا حتی یک سنسور با کیفیت نیز در صورت نصب نامناسب نمی تواند پوشش مطلوبی ایجاد کند.
چشمی دزدگیر سقفی چیست و چه تفاوتی با چشمی دیواری دارد؟

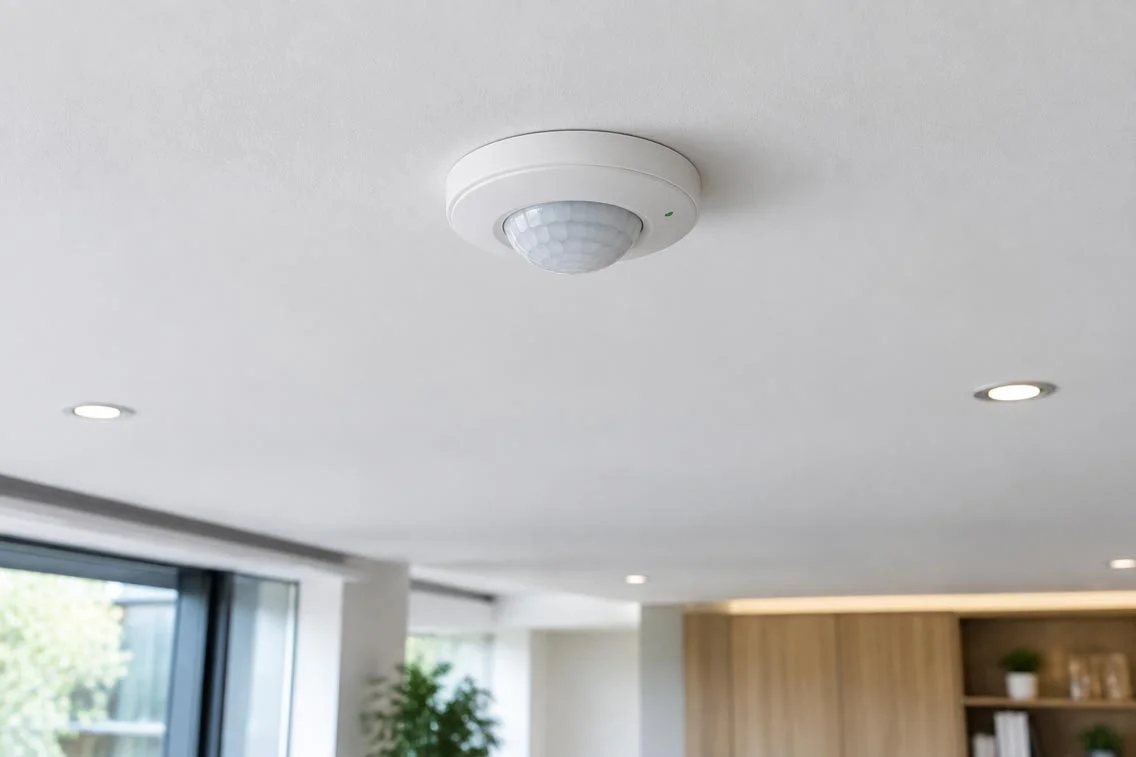

چشمی دزدگیر سقفی یک سنسور حرکتی است که برای نصب روی سطح سقف طراحی شده و معمولا محدوده ای تقریبا دایره ای یا مخروطی شکل را در زیر خود پوشش می دهد. در مقابل، چشمی دیواری معمولا روی دیوار و در ارتفاع مشخص نصب می شود و میدان دید آن بیشتر در راستای افقی و روبه روی سنسور شکل می گیرد. بنابراین تفاوت اصلی این دو نوع چشمی فقط در محل نصب نیست، بلکه هندسه پوشش آنها نیز با یکدیگر تفاوت دارد.
چشمی دیواری برای بسیاری از اتاق ها و فضاهای معمولی گزینه مناسبی است، زیرا می توان آن را در گوشه یا بخش مناسبی از دیوار نصب کرد و مسیرهای احتمالی ورود را تحت پوشش قرار داد. چشمی سقفی از طرف دیگر، برای پوشش مرکزی فضا مزیت دارد و می تواند حرکت را از جهات مختلف تشخیص دهد. به همین دلیل در سالن های بزرگ، فروشگاه ها، دفاتر، راهروهای عریض و برخی محیط های تجاری، مدل سقفی می تواند انتخاب کاربردی تری باشد.
البته انتخاب میان این دو سنسور باید بر اساس هندسه محیط، ارتفاع سقف، موانع موجود و الگوی رفت و آمد انجام شود. نمی توان صرفا به دلیل گسترده تر بودن زاویه پوشش، چشمی سقفی را در همه ساختمان ها گزینه بهتر دانست. در محیطی که سقف کوتاه، نامنظم یا دارای موانع زیادی است، ممکن است چشمی دیواری کنترل و تنظیم ساده تری داشته باشد.
بررسی عملکرد سنسورهای مادون قرمز در چشمی های سقفی
بسیاری از چشمی های سقفی از فناوری PIR استفاده می کنند. این فناوری به صورت غیرفعال انرژی مادون قرمز محیط را دریافت می کند و خودش پرتو مادون قرمز منتشر نمی کند. بدن انسان به دلیل دمای خود، انرژی مادون قرمز منتشر می کند و هنگامی که فرد در محدوده دید سنسور حرکت می کند، تغییرات الگوی حرارتی توسط حسگر و ساختار اپتیکی دستگاه تشخیص داده می شود.
در ساختار چشمی PIR معمولا از یک لنز مخصوص استفاده می شود که میدان دید سنسور را به چندین ناحیه تقسیم می کند. هنگامی که فرد از یک ناحیه به ناحیه دیگر حرکت می کند، تغییرات دریافت شده توسط حسگر می تواند به عنوان حرکت شناسایی شود. به همین دلیل حرکت در میدان دید سنسور اهمیت بیشتری از صرفا حضور یک جسم ثابت دارد. یک فرد ساکن ممکن است پس از مدتی دیگر مانند یک هدف متحرک شناسایی نشود.
عملکرد چشمی سقفی می تواند تحت تاثیر شرایط محیطی نیز قرار گیرد. تغییرات شدید دما، منابع گرمایی، جریان مستقیم هوای گرم یا سرد و برخی عوامل محیطی ممکن است روی عملکرد سنسور اثر بگذارند. به همین دلیل محل نصب نباید به گونه ای انتخاب شود که سنسور مستقیما در معرض تجهیزات گرمایشی یا سرمایشی و منابع متغیر حرارتی قرار گیرد. همچنین مشخصات فنی هر مدل، از جمله ارتفاع نصب و محدوده تشخیص، باید بر اساس اطلاعات سازنده بررسی شود.
بهترین محل نصب چشمی سقفی برای پوشش کامل فضای داخلی کجاست؟

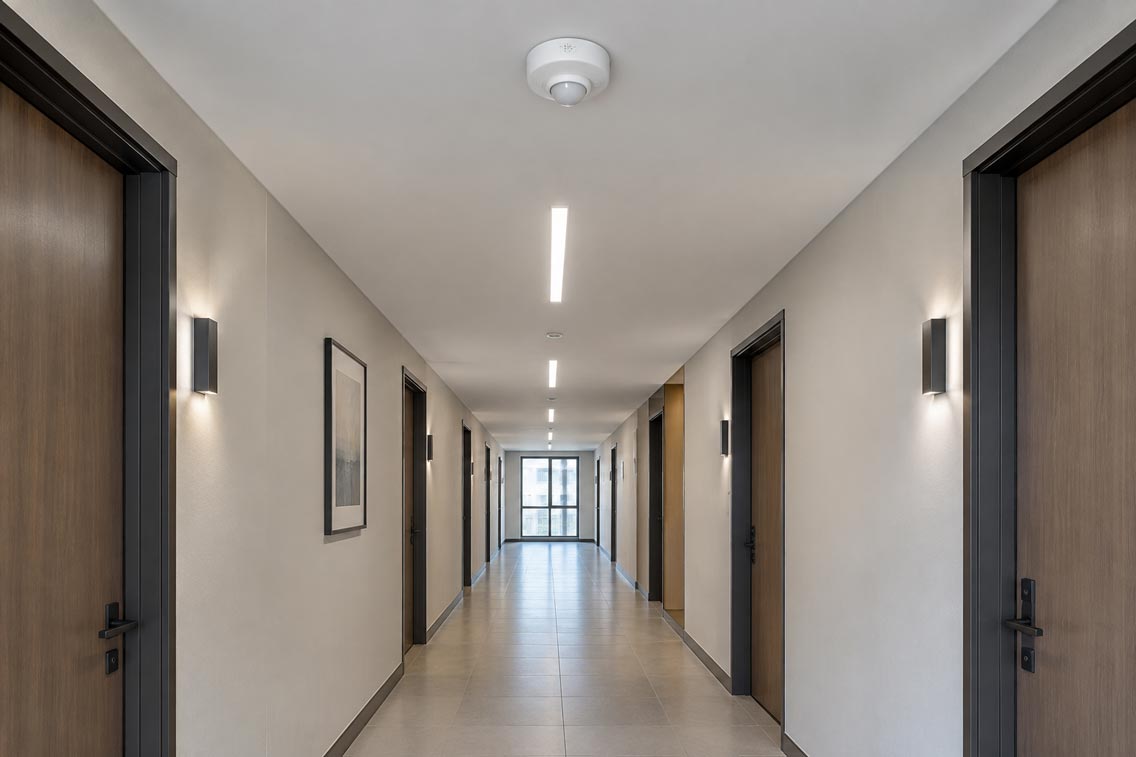

یکی از بهترین روش های استفاده از چشمی سقفی، نصب آن در موقعیتی است که سنسور بتواند بیشترین بخش ممکن از فضای مورد نظر را بدون وجود مانع مشاهده کند. در اتاق های تقریبا منظم، نصب در بخش مرکزی سقف می تواند امکان پوشش مناسب اطراف سنسور را فراهم کند. با این حال، مرکز هندسی اتاق همیشه بهترین نقطه نیست و شکل مبلمان، ستون ها، قفسه ها و سایر موانع باید در تصمیم گیری لحاظ شوند.
ارتفاع سقف نیز اهمیت زیادی دارد. هر چشمی برای یک محدوده مشخص از ارتفاع نصب طراحی می شود و اگر سنسور خیلی بالاتر یا پایین تر از محدوده پیشنهادی سازنده نصب شود، الگوی پوشش می تواند تغییر کند. در سالن های بزرگ ممکن است یک سنسور برای پوشش کل محیط کافی نباشد و لازم باشد چند سنسور در نقاط مختلف نصب شوند. در چنین شرایطی طراحی سیستم باید به گونه ای انجام شود که نقاط کور به حداقل برسند.
برای انتخاب محل مناسب نصب، بهتر است این موارد بررسی شوند:
ارتفاع واقعی سقف و محدوده مجاز نصب سنسور
ابعاد و شکل هندسی فضای مورد نظر
محل قرار گرفتن ستون ها و دیوارهای داخلی
وجود قفسه، کمد یا تجهیزات بلند
مسیرهای احتمالی حرکت افراد
منابع گرمایی و سرمایشی نزدیک سنسور
محدوده پوشش اعلام شده توسط سازنده
در ساختمان هایی که چند اتاق یا چند فضای جداگانه وجود دارد، نصب یک چشمی سقفی در یک نقطه نمی تواند جایگزین سنسورهای مورد نیاز سایر فضاها شود. هر سنسور باید برای محدوده ای طراحی و نصب شود که امکان تشخیص قابل اعتماد حرکت در آن وجود داشته باشد. طراحی صحیح پوشش در نهایت از تعداد نقاط کور سیستم کم می کند و احتمال تشخیص به موقع حرکت را افزایش می دهد.
نکات مهم نصب و تنظیم زاویه چشمی دزدگیر سقفی

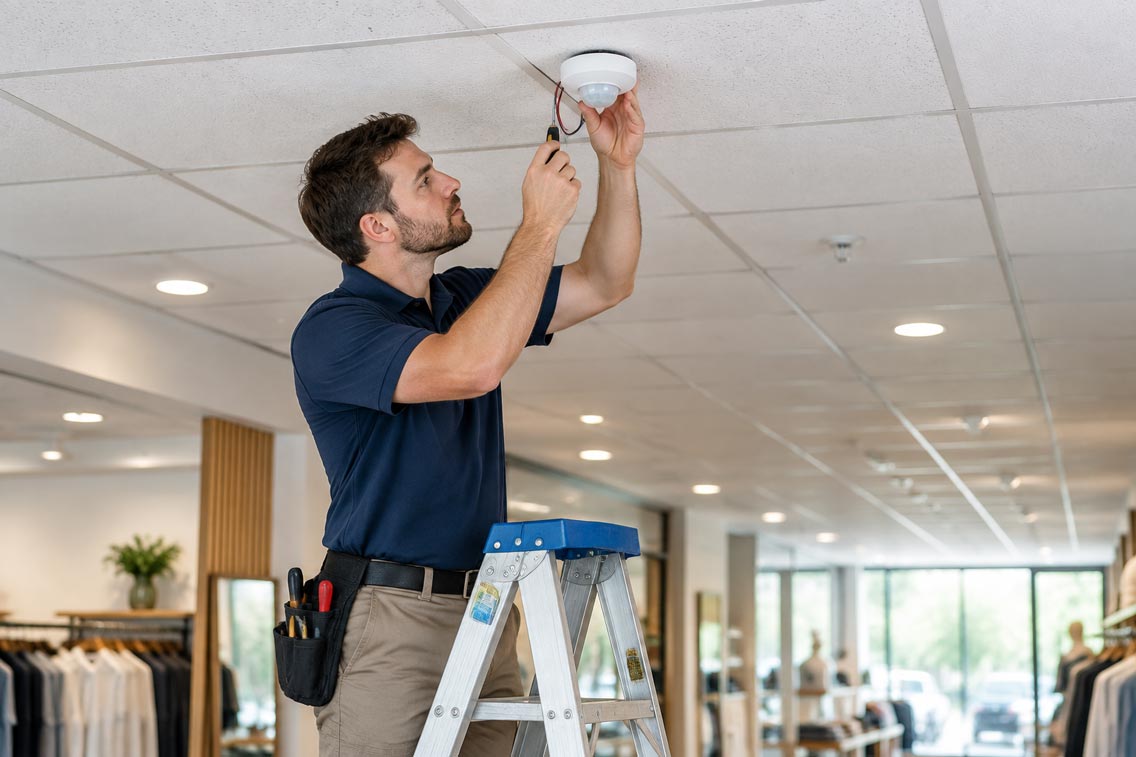

نصب چشمی سقفی باید با توجه به دستورالعمل سازنده انجام شود. نخستین نکته، انتخاب ارتفاع مناسب است؛ زیرا لنز و مدار تشخیص هر سنسور برای یک محدوده مشخص طراحی شده اند. اگر سنسور در ارتفاع نامناسب قرار گیرد، ممکن است محدوده تشخیص واقعی با چیزی که روی مشخصات محصول اعلام شده متفاوت باشد. همچنین سطح نصب باید محکم باشد تا لرزش سقف یا پایه باعث تغییر وضعیت سنسور نشود.
در چشمی های سقفی معمولا امکان تنظیم یا تغییر محدوده پوشش به روش های مختلف وجود دارد. بعضی مدل ها دارای تنظیمات مربوط به حساسیت یا ساختار اپتیکی هستند و در برخی مدل ها تغییر موقعیت یا استفاده از لنز مناسب می تواند روی محدوده تشخیص اثر بگذارد. این تنظیمات باید با دقت انجام شوند، زیرا افزایش بیش از اندازه حساسیت لزوما به معنای امنیت بیشتر نیست و ممکن است احتمال هشدارهای کاذب را افزایش دهد.
هنگام نصب و تنظیم چشمی سقفی، توجه به این نکات مفید است:
سنسور روی سطح محکم و بدون لرزش نصب شود.
ارتفاع نصب مطابق مشخصات سازنده باشد.
میدان دید سنسور توسط تجهیزات یا سازه ها مسدود نشود.
سنسور در نزدیکی منابع گرمایی متغیر قرار نگیرد.
تنظیم حساسیت بر اساس شرایط واقعی محیط انجام شود.
پس از نصب، عملکرد سنسور در نقاط مختلف محیط آزمایش شود.
پس از نصب نیز تست عملی اهمیت زیادی دارد. فرد باید در مسیرهای مختلف حرکت کند تا مشخص شود سنسور در تمام بخش های مورد نظر واکنش مناسبی دارد. اگر یک قسمت از محیط بدون پوشش باقی مانده باشد، می توان محل سنسور، تنظیمات یا تعداد سنسورها را مجددا بررسی کرد. این مرحله به خصوص در محیط های تجاری و سالن های بزرگ اهمیت بیشتری دارد.
چرا استفاده از چشمی سقفی در محیط های بزرگ و سالن ها توصیه می شود؟
یکی از مهم ترین مزایای چشمی سقفی، امکان ایجاد پوشش گسترده از یک نقطه نصب است. در یک سالن بزرگ، نصب سنسور در سقف می تواند میدان دید وسیعی در اطراف خود ایجاد کند و به همین دلیل در برخی پروژه ها تعداد سنسورهای مورد نیاز را نسبت به طراحی های نامناسب کاهش دهد. البته این موضوع به مشخصات واقعی سنسور، ارتفاع سقف و ابعاد سالن وابسته است و نمی توان برای همه محیط ها یک تعداد ثابت تعیین کرد.
در فضاهایی مانند فروشگاه ها، سالن های اداری، انبارهای مشخص، مراکز تجاری و محیط های عمومی سرپوشیده، مسیر حرکت افراد معمولا در جهات مختلف شکل می گیرد. چشمی دیواری ممکن است برای تشخیص این حرکت ها نیازمند موقعیت نصب و زاویه دید دقیق تری باشد، در حالی که سنسور سقفی از موقعیت بالاتر فضای اطراف خود را بررسی می کند. این ویژگی می تواند در طراحی سیستم امنیتی محیط های بازتر مزیت محسوب شود.
با این حال، بزرگ بودن فضا به تنهایی دلیل کافی برای استفاده از یک سنسور سقفی نیست. سالن های بسیار بزرگ یا فضاهایی با ستون ها، قفسه های بلند و پارتیشن های متعدد ممکن است نیازمند چند سنسور باشند. همچنین در محیط هایی که ارتفاع سقف بسیار زیاد است، باید سنسوری انتخاب شود که مشخصات آن برای همان ارتفاع مناسب باشد. بنابراین طراحی پوشش باید قبل از نصب تجهیزات انجام شود.
مزایای بالقوه چشمی سقفی در فضاهای بزرگ عبارتند از:
پوشش چند جهته از محل نصب
مناسب بودن برای فضاهایی با مسیرهای حرکتی متنوع
امکان کاهش نقاط کور در طراحی مناسب
قابلیت استفاده در برخی سالن های تجاری و اداری
امکان ترکیب چند سنسور برای پوشش فضاهای بزرگ تر
در نتیجه، مزیت اصلی چشمی سقفی در سالن ها، نحوه قرار گرفتن آن نسبت به فضای مورد نظر است. این سنسور می تواند از یک نقطه مرکزی بخش بزرگی از محیط را زیر نظر بگیرد، اما برای رسیدن به پوشش واقعی باید مشخصات فنی محصول و شرایط فیزیکی سالن به دقت بررسی شود.
مقایسه کاربرد چشمی سقفی و دیواری در سیستم های امنیتی ساختمان
چشمی سقفی و دیواری هر دو برای تشخیص حرکت استفاده می شوند، اما طراحی آنها برای شرایط یکسانی انجام نشده است. چشمی دیواری معمولا زمانی کاربرد زیادی دارد که بتوان آن را در ارتفاع مناسب روی دیوار قرار داد و مسیرهای احتمالی ورود یا عبور افراد را در میدان دید آن قرار داد. در بسیاری از اتاق های مسکونی، اداری و تجاری، این روش نصب ساده و قابل اجرا است.
چشمی سقفی بیشتر زمانی مزیت خود را نشان می دهد که پوشش چند جهته و گسترده از یک نقطه اهمیت داشته باشد. نصب روی سقف باعث می شود سنسور کمتر به یک مسیر افقی خاص وابسته باشد و بتواند بخش وسیعی از فضای اطراف خود را بررسی کند. با این حال، وجود موانع بلند یا ارتفاع نامناسب سقف می تواند مزیت آن را کاهش دهد. بنابراین انتخاب نوع سنسور باید براساس نقشه ساختمان و شرایط واقعی محیط انجام شود.
برای مقایسه این دو نوع چشمی می توان به چند تفاوت اصلی توجه کرد:
چشمی دیواری معمولا برای نصب روی دیوار و پوشش جهت دار مناسب است.
چشمی سقفی برای پوشش گسترده تر اطراف محل نصب طراحی می شود.
نصب چشمی سقفی در برخی محیط های باز و بزرگ مزیت بیشتری دارد.
چشمی دیواری در بسیاری از اتاق های معمولی نصب ساده تری دارد.
هر دو نوع سنسور در صورت نصب نادرست می توانند دچار نقطه کور یا هشدار کاذب شوند.
در یک سیستم امنیتی حرفه ای حتی ممکن است ترکیب انواع مختلف سنسورها بهترین نتیجه را ایجاد کند. برای مثال می توان از چشمی های دیواری در اتاق ها و مسیرهای مشخص و از مدل های سقفی در سالن های بزرگ استفاده کرد. هدف اصلی، ایجاد پوشش مناسب برای کل ساختمان است و نه اینکه یک نوع سنسور به عنوان گزینه برتر در همه شرایط انتخاب شود.
سخن پایانی
چشمی دزدگیر سقفی یکی از تجهیزات کاربردی برای تشخیص حرکت در سیستم های حفاظتی است که به دلیل نصب روی سقف، امکان پوشش چند جهته و گسترده ای را در بسیاری از محیط های داخلی فراهم می کند. مدل های PIR با تشخیص تغییرات انرژی مادون قرمز ناشی از حرکت افراد، حضور متحرک را در محدوده خود شناسایی می کنند و در صورت تطابق شرایط تشخیص، سیگنال لازم را به پنل دزدگیر ارسال می کنند.
انتخاب محل نصب، ارتفاع مناسب، وضعیت موانع و تنظیم صحیح سنسور به اندازه کیفیت خود محصول اهمیت دارد. چشمی سقفی می تواند برای سالن ها، فروشگاه ها، دفاتر و فضاهای بزرگ گزینه مناسبی باشد، اما در محیط های کوچک یا دارای ساختار پیچیده ممکن است چشمی دیواری عملکرد ساده تر و مناسب تری داشته باشد. در نهایت، بهترین انتخاب زمانی انجام می شود که پوشش مورد نیاز ساختمان، مسیرهای حرکتی و شرایط واقعی محیط قبل از نصب بررسی شوند.
